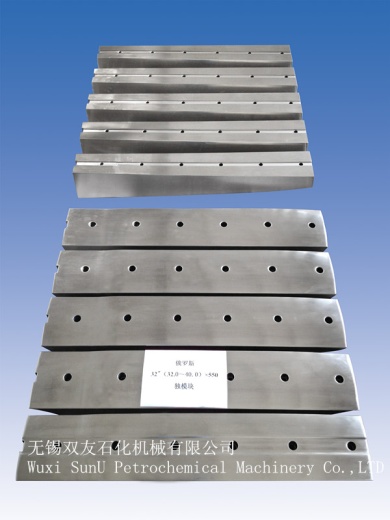

Щековая матрица 28″
Сегменты экспандера– это рабочая деталь для раздачи труб, механизм прямого действия. Сегменты применяется для экспандирования труб из стали различных классов и зависят от толщины стенки и класса прочности определенной трубы.

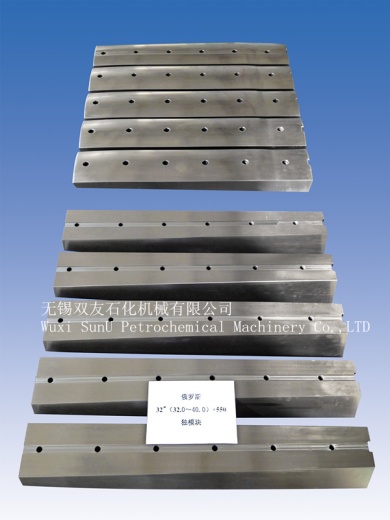

Щековая матрица 28″
Таким образом механизм обладает достаточной мощностью, износостойкостью, ударопрочностью и в то же самое время обладает отличной стойкостью к многоцикловой усталости и стойкость к коррозии. В 2008 году мы разработали целую серию сегментов экспандера для диаметров Ø406- Ø1422 мм (т.е. 16» ~ 56’’) и с толщиной стенки стальной трубы 6.4 — 60 мм (Q235≤60; Q345≤50; Х70≤45; Х80≤40; Х100≤36).
По структуре сегменты делятся на два вида. Первый тип – это цельный тип, при котором нижняя поверхность сегмента и клиновидная наклонная плоскость образуют пару скольжения. Профильная наружная поверхность сегмента находится в контакте с поверхностью трубы при расширении трубы. Трубы диаметром Ø406- Ø711 подходят для этого вида сегментов.
Второй тип – это раздельный тип, который состоит из клина, промежуточной клиновой пластины и плоского (наружного) сегмента. Поверхность клина и нижняя поверхность клиновой детали образует пару скольжения. Промежуточные пластины используются для регулировки высоты соответствующих сегментов. Профильная наружная поверхность сегмента находится в контакте с поверхностью трубы при расширении трубы. Для этих сегментов подходят трубы диаметром Ø762- Ø1422.
По структуре сегменты делятся на два вида. Первый тип – это цельный тип, при котором нижняя поверхность сегмента и клиновидная наклонная плоскость образуют пару скольжения. Профильная наружная поверхность сегмента находится в контакте с поверхностью трубы при расширении трубы. Трубы диаметром Ø406- Ø711 подходят для этого вида сегментов.
Второй тип – это раздельный тип, который состоит из клина, промежуточной клиновой пластины и плоского (наружного) сегмента. Поверхность клина и нижняя поверхность клиновой детали образует пару скольжения. Промежуточные пластины используются для регулировки высоты соответствующих сегментов. Профильная наружная поверхность сегмента находится в контакте с поверхностью трубы при расширении трубы. Для этих сегментов подходят трубы диаметром Ø762- Ø1422.
